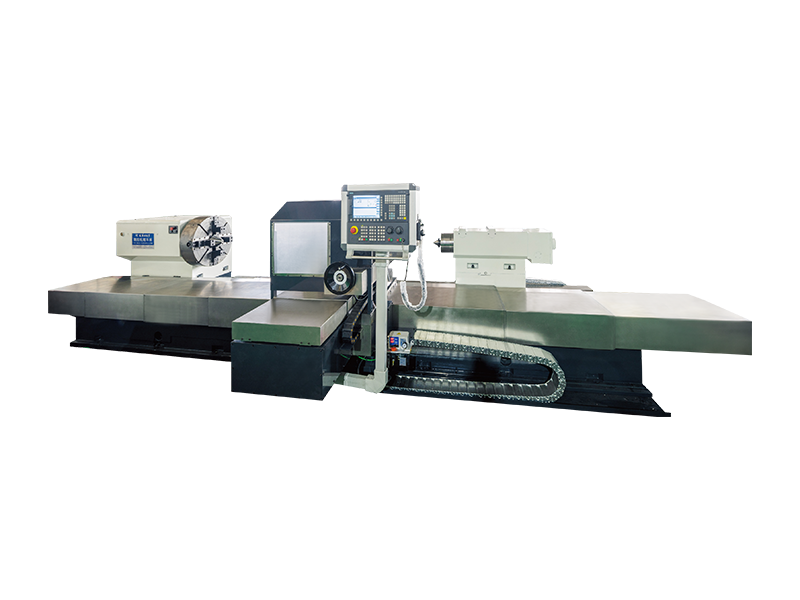

Heavy Duty Precision CNC Roll and Toss integroitu sorvi

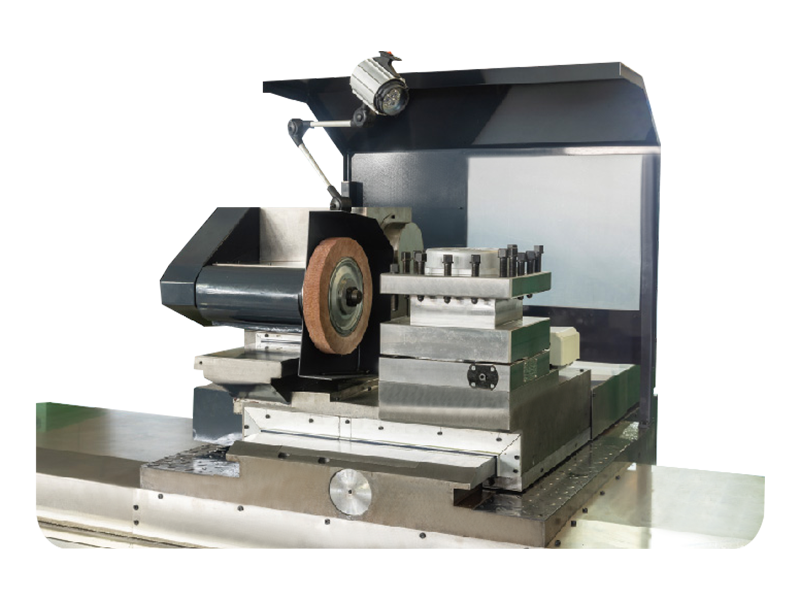

Tämä työstökone on integroitu CNC roll-and-toss -sorvi, jota käytetään pääasiassa raskaaseen sorvaukseen ja pinnan kiillotukseen jännitteisen pylvään, keskikokoisen sylinterin ja laserpäällysteen hydraulisen tuen jälkeen. Sitä käytetään myös valurauta-, teräs- ja ei-rautametallitelojen puoliviimeistelyyn ja viimeistelyyn. Koneessa on kaksi erillistä poikittaissuunnassa olevaa servosyöttöakselia. Kiillotuslaite on asennettu pituussuuntaisen vetolevyn yhdelle puolelle, eikä se häiritse poikittaissyöttökelkan työstötyökalun loppuosaa. Sitä käytetään sorvaukseen ja kiillotukseen.

Pitkittäiset ja poikittaisliikkeet (sorvaus ja kiillotus) ohjataan erittäin tarkoilla kuularuuveilla. Työkalunpitimen ja kiillotuslaitteen pituus- ja poikittaissyöttöliikkeiden ohjauskiskot on valmistettu erittäin jäykistä suorakaiteen muotoisista ohjauskiskoista yhdistettynä neliasemaiseen raskaaseen sähkötyökalunpitimeen ja erityiseen kiillotuskaraan. Tämä muotoilu parantaa työstökoneen jäykkyyttä ja vakautta leikkauksen ja kiillotuksen aikana.

Pääakselin laakerissa käytetään kaksirivistä radiaalista lyhyttä sylinterimäistä rullalaakeria, jolla on suuri tarkkuus ja säädettävä välys, mikä tarjoaa vahvan jäykkyyden, tasaisen pyörimisen ja suuren tarkkuuden. Häntätuki koostuu ylävartalosta ja alavartalosta. Ylävartalo on varustettu karalla, holkilla ja karan keskiosan säätömekanismilla. Alarungossa on nopeasti liikkuva mekanismi takatukille, jonka yleisliikettä ohjaa moottori ja alennus. Peräpylvään takaosaan on asennettu korkeapainepumppuasema, jota käytetään hydrauliseen automaattiseen lukitsemiseen ja löystymiseen, kun peräpylvään on paikoillaan, lukitussuojalla.

Takitangon holkkia voidaan siirtää moottorikäytöllä ja manuaalisella hienosäädöllä. Takaluussa on yläkiristysvoimanäyttö, joka mahdollistaa työkappaleen yläkiristysmomentin visuaalisen säätämisen vaatimusten mukaisesti. Korkea vakaus ja jäykkyys rakenteeltaan takaavat koneen yleisen työstötarkkuuden. Liikkuva ohjauspari on käsitelty kulutusta kestävällä liimamuovilla, ja siinä on keskitetty voitelujärjestelmä, joka toteuttaa kiinteän pisteen kvantitatiivisen automaattisen voitelun koko koneen dynaamisen vasteen varmistamiseksi. Pitkittäiset ja poikittaiset syöttökiskot on täysin suojattu ruostumattomalla teräksellä, mikä auttaa säilyttämään liikkeen tarkkuuden pitkällä aikavälillä.
